Image Master
Программное обеспечение Image Master.
Программное обеспечение Image Master на сегодняшний день представлено четырьмя модулями, которые отличаются своей функциональностью:
- Image Master для Imaging Station. Данное программное обеспечение входит в стандартный комплект поставки роботизированного тахеометра Imaging Station.
- Image Master STD;
- Image Master Pro;
- Image Master Photogrammetry.
Image Master для Imaging Station (IS) представляет собой многофункциональное программное обеспечение. Удобная навигация, выбор центра вращения, выбор перспективного, параллельного и 2D вида позволяет легко и быстро редактировать данные и создавать каркасные и триангуляционные модели. При управлении IS по средствам Wi-Fi соединения между ноутбуком и роботизированным тахеометром производится ориентирование, измерение характерных точек, сканирование и фотографирование объекта.
Дистанционное управление роботизированным тахеометром.
По данным, полученным из IS в данном программном обеспечение, возможно:
- сведение различных стоянок прибора в единую систему координат (по узловым точкам, по точкам стояния и точкам ориентирования и без трансформации);
- создание TIN моделей с наложением фототекстур;
- создание точек, полилиний, сплайнов;
- редактирование облаков точек, точек, полилиний, сплайнов, TIN моделей;
- производить координатные преобразования (параллельный перенос, преобразование разворотом, преобразование масштаба, преобразование осей, указание уровненной поверхности 3 точками, указание вертикальной оси 2 точками);
- производить измерение расстояний;
- экспортировать файлы точек, облака точек, файлы формата dxf, tin, wrf.
Триангуляционная модель навала грунта с наложенной текстурой (фотоизображением).
А также возможно импортировать данные:
- импортировать данные IS (файлы сканирования из программного обеспечения TopSURV on Board for IS) если измерения проводились без использования программы ImageMaster;
- импортировать файлы точек формата (*.csv; *.gcp; *.apa; *.sim; *.txt).
ImageMaster Standard
Обладает всеми возможностями Image Master для Imaging Station и дополнительно позволяет:
- импортировать файлы изображений из цифровых камер формата *.jpg ;
- создавать контурные линий и поперечники;
- производить расчеты площадей и объемов;
- создавать орто-фото изображения.
Создание контурных линий по триангуляционной модели объекта.
Image Master Pro
Максимальная функциональность Image Master выражена в модуле Pro. Данный Модуль позволяет работать с данными, полученными из цифровых фотокамер (создание стереопар, 3D измерения по стереопарам), лазерного сканера, роботизированных тахеометров и тахеометров серии GPT-7000i.

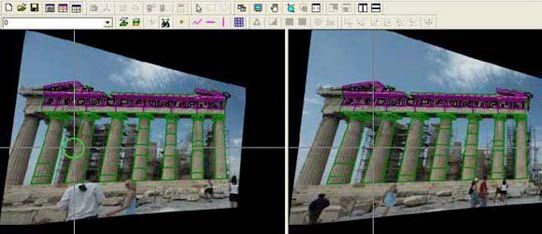

Создание 3D модели, используя принципы фотограмметрии по снимкам из цифровой фотокамеры.
Image Master Photogrammetry
Позволяет использовать все возможности модуля PRO за исключением удаленного управления роботизированным тахеометром IS.
Программное обеспечение ImageMaster переведено на русский язык.
Image Master | |||||
Функциональность |
для IS |
STD |
Pro |
Photo |
|
Удаленное управление IS | Управление через WiFi соединение, сканирование, измерение точек, фотографирование. |
Да |
Да |
Да |
Нет |
Данные для импорта | IS данные сканирования |
Да |
Да |
Да |
Да |
CSV (координаты) |
Да |
Да |
Да |
Да |
|
DXF (точки, полилинии) |
Нет |
Да |
Да |
Да |
|
Облака точек лазерного сканера |
Нет |
Нет |
Да |
Да |
|
Изображения с цифровой фотокамеры |
Нет |
Да |
Да |
Да |
|
Данные для экспорта | DXF, CSV |
Да |
Да |
Да |
Да |
VRML, OBJ (3D модель) |
Да |
Да |
Да |
Да |
|
TIN (Topcon формат) |
Да |
Да |
Да |
Да |
|
Орто-фото файлы (bmp,jpg) |
Нет |
Да |
Да |
Да |
|
Ориентирование | Измерение координатных меток по снимку |
Нет |
Да |
Да |
Да |
параметров внутреннего ориентирования снимка |
Нет |
Да |
Да |
Да |
|
Регистрация |
Да |
Да |
Да |
Нет |
|
3D измерения по стереопаре | Точки (создание и редактирование) |
Нет |
Нет |
Да |
Да |
Полилинии (создание и редактирование) |
Нет |
Нет |
Да |
Да |
|
Поверхности (создание и редактирование) |
Нет |
Нет |
Да |
Да |
|
3D визуализация | Вращение, увеличение, уменьшение |
Да |
Да |
Да |
Да |
Раскрашивание по интенсивности, высоте, расстоянию, слоям. |
Да |
Да |
Да |
Да |
|
Выделение рабочей области |
Да |
Да |
Да |
Да |
|
Работа с данными | Создание и редактирование точек и полилиний |
Да (*1) |
Да |
Да |
Да |
Создание и редактирование TIN |
Да (*1) |
Да |
Да |
Да |
|
Создание контурных линий по TIN |
Нет |
Да |
Да |
Да |
|
Создание поперечников |
Нет |
Да |
Да |
Да |
|
Наложение текстуры на TIN |
Да (*1) |
Да |
Да |
Да |
|
Измерение расстояния между 2 точками |
Да |
Да |
Да |
Да |
|
Расчет площади |
Да |
Да |
Да |
Да |
|
Расчет объема |
Да |
Да |
Да |
Да |
|
Установки | Калибровка фотокамеры |
Нет |
Да |
Да |
Да |
Работа со слоями |
Да |
Да |
Да |
Да |
|
Координатное преобразование (разворот, масштабирование, параллельный перенос, задание уровенной плоскости, задание вертикальной оси) |
Да |
Да |
Да |
Да |
(*1) - только по данным полученным из Imaging Station.
